建設記録

2013/2/20 「石炭ガス化設備」建設予定地です。

2013/3/25　建設工事着工直後、杭打ちがスタートしました。

2013/4/25 杭打ちが続いています。

2013/5/29「石炭ガス化設備」の基礎地盤混合改良を実施しています。

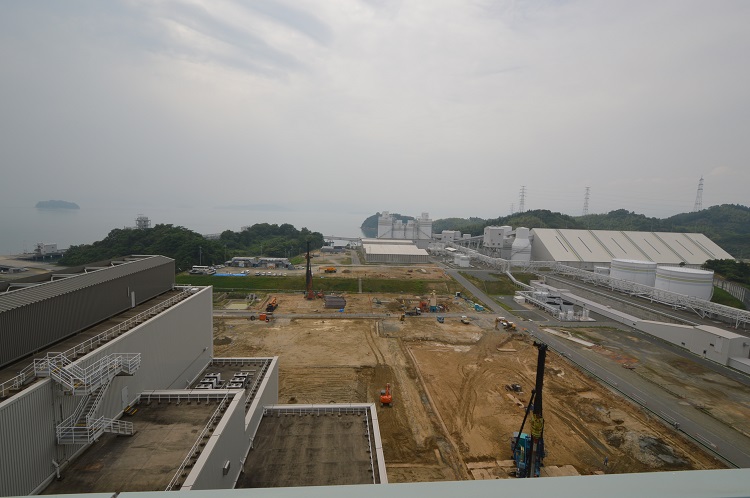

2013/6/25 杭打ち工事中。今後、杭上にコンクリート基礎を造っていきます。

2013/7/25 約1,000本の杭打ちが完了（計1,400本）。杭上へコンクリート基礎を造る工事が始まりました。

2013/8/29 コンクリート基礎工事が進み、建設現場の様子がずいぶん変わってきました。最大で９mほど地面を掘削し、直径60㎝、最大で長さ16mにもなる杭の上に頑丈なコンクリート基礎を造っていきます。

2013/9/24 当面の杭打ち工事が完了。各設備のコンクリート基礎工事が本格化してきました。

2013/10/28 工事が本格的になってきました。写真右下は石炭ガス化設備基礎で、これから配筋工事等を行っていきます。

2013/11/29 「石炭ガス化設備」（右下）はラップル（置換）コンクリート打設が完了。更に厚さ約2.5ｍの巨大な鉄筋コンクリート基礎を築きます。

2013/12/26 「石炭ガス化設備」（右下）は鉄筋コンクリート基礎の配筋工事（骨組み）を行っています。 　　　　　　　配筋工事完了後、ブロック分けをしコンクリートを打設していきます。

2014/1/28 鉄筋コンクリート工事が進みます。「石炭ガス化設備基礎」（右下）は基礎全体の鉄筋組立が完了し、コンクリートの流し込みが始まりました。引き続きコンクリートを流し込んでいきます。

2014/2/26 石炭ガス化設備基礎（右下）では引き続きコンクリート流し込みが進み、順調に進捗しています。石炭ガス化設備左隣は電気室建屋の基礎で、建屋工事も始まりました。

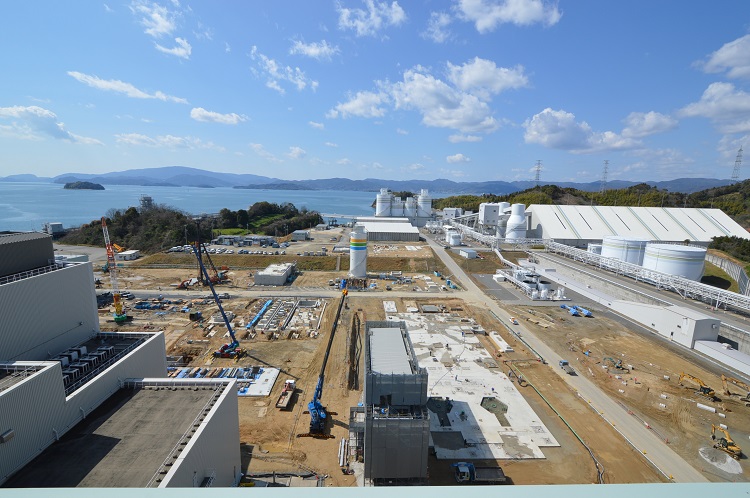

2014/3/27　石炭ガス化設備基礎（右下）では基礎へのコンクリート流し込みがほぼ完了。電気室建屋の鉄骨建方、屋根取付工事が進みます。生成ガス精製設備（中）、排熱回収ボイラー基礎（中下）の各基礎も４月の完成に向け、順調に進捗しています。

2014/4/23　石炭ガス化設備基礎（真中）は、基礎工事がほぼ完了し、最終の仕上を行っています。電気室建屋も内部・外部仕上工事を行っており、完成まであと少しです。

2014/5/27　石炭ガス化設備（中）は基礎工事を完了し、鉄骨建方・機器据付準備のため、500トンクレーンが組み立てられました。また、初の大物設備となる排熱回収ボイラー（ＨＲＳＧ／中左）の搬入・据付を完了しています。

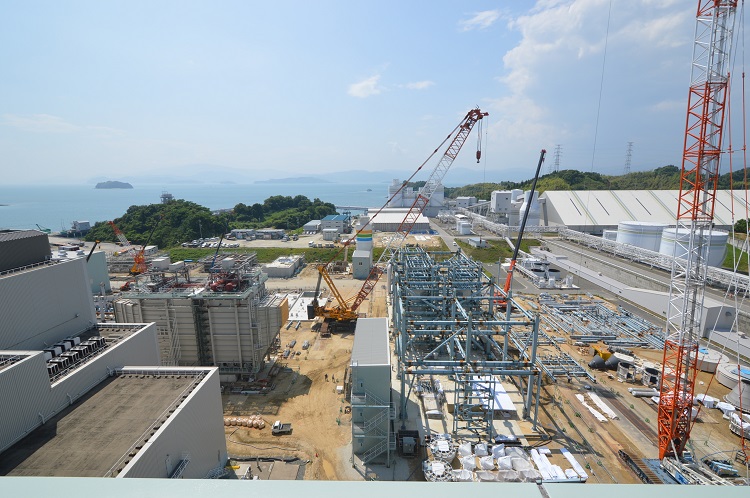

2014/6/24　石炭ガス化設備（右）の鉄骨建方が始まり、並行して設備の据付も行っています。ガス化設備右側に置かれた鉄骨を、巨大なクレーンで一つ一つ吊り上げ、組立てていきます。現在、鉄骨高さは約20ｍ（完成時全高約75ｍ）です。本日時点で鉄骨内には石炭をガス化炉へ搬送する石炭フィードホッパなどが据え付けられています。

2014/7/30　石炭ガス化設備（右）の鉄骨建方が着々と進みます。鉄骨内には新たに微粉炭機（ミル）、煙道ブロックなどが据え付けられました。

2014/8/28　石炭ガス化設備（中）は鉄骨建方第二節（約40m）まで建設完了。鉄骨内には新たにチャーフィードホッパ、チャーロックホッパなどが据え付けられました。鉄骨周辺では今後据付予定である原炭バンカの地組みが進められています。

2014/9/26　石炭ガス化設備（中）は鉄骨建方第三節（約60m）まで建設が進み、鉄骨内は新たに原炭バンカの据付が始まりました。

2014/10/29　石炭ガス化設備（中）は鉄骨建方第四節（約75m）まで建設完了。鉄骨内は原炭バンカ、チャーサイクロン、チャーフィルタなどの据付が完了しました。

2014/11/27　石炭ガス化設備（中）は熱回収ボイラー（SGC）の据付を完了。鉄骨最上階に見える円形の機器はSGCの吊り上げに使用したジャッキアップシステムの一部です。各設備をつなぐ主要配管の据付も進んでいます。

2014/12/24　石炭ガス化設備ではＩＧＣＣ設備の心臓部であるガス化炉の据付を完了しました。今後は配管の取り込み・接続作業が本格化していきます。

2015/01/28　石炭ガス化設備（中）ではガス化炉搬入時の開口部等への鉄骨組立、配管の搬入が進んでいます。ガス精製設備（中左）では水洗塔、吸収塔、再生塔などの据付を完了し、その他設備を設置する架構の鉄骨建方を進めています。

2015/2/25　石炭ガス化設備（中）では煙道の建設（右）を進めています。排熱回収ボイラー（左）で熱回収され役目を終えたガスタービン排ガスは、煙道（ダクト）を通過して煙突から放出されます。

2015/3/25　配管・ケーブル用の架構（左）や、ＨＲＳＧ煙道（ダクト）用の架構（右）工事が進められています。 March 25, 2015 Installation of the cross-linked structure (left) for pipes and cables and the cross-linked structure (right) for HRSG duct is being implemented.

2015/5/25　石炭ガス化設備北側（右）では煙道基礎工事を進めています。排熱回収ボイラ（左）から煙突に向かう煙道が間もなく繋がります。 May 25, 2015: The foundation work of the duct is in progress on the space to the north (right) of the Coal Gasification Unit. The Duct that stretches from the Heat recovery steam generator (left) to the chimney will be connected soon.

2015/7/28　石炭ガス化設備北側（右）では煙道接続工事が終盤に差し掛かっています。石炭ガス化設備への石炭搬送は、既設原炭コンベヤと今後据付工事を行う新設原炭コンベヤを経由して搬送する計画です。
